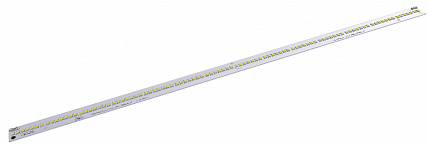

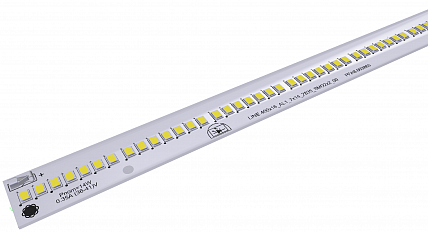

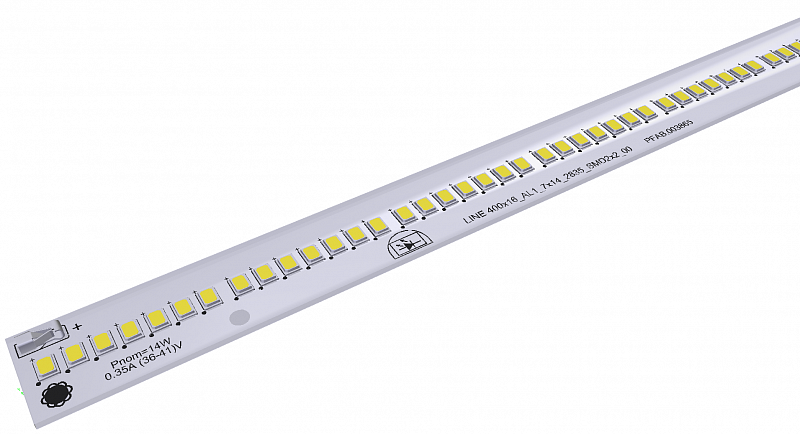

Светодиодный модуль LINE 400x16 AL1 7x14 2835 850 SMD2x2
- Габаритный размер Длина [мм] 400.0
- Габаритный размер Ширина [мм] 16.0
- Типоразмер светодиода 2835
- Ток, номинальное значение I, [мА] 350
- Потребляемая мощность I, [Вт] 13.7
- Световой поток I, [лм] 2700
- Ток, номинальное значение II, [мА] 700
- Потребляемая мощность II, [Вт] 28.4
- Световой поток II, [лм] 5100
Общие параметры
Серия изделия
Офисные (Line)
Тип ассортимента
Основной
Область применения
Предназначен для производства светодиодных светильников внутреннего и уличного освещения (складского и тепличного освещения, рекламного и декоративного освещения, освещения торговых и промышленных помещений)
Форма изделия
Прямоугольная

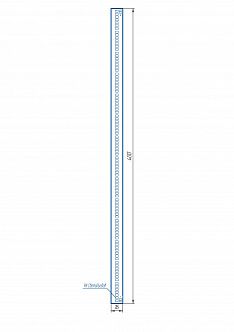

Габаритный размер Длина [мм]
400.0
Габаритный размер Ширина [мм]
16.0
Габаритный размер Высота [мм]
3.0
Используемые светодиоды
Производитель светодиодов
Lumileds
Типоразмер светодиода
2835
Количество светодиодов, [шт]
98
Световые и цветовые параметры
Световой поток I, [лм]
2700
Усл-я изм-я: Световой поток I, [мА]
350
Световой поток II, [лм]
5100
Усл-я изм-я: Световой поток II, [мА]
700
Световая отдача I, [лм/Вт]
198
Усл-я изм-ия: Световая отдача I, [мА]
350
Световая отдача II, [лм/Вт]
180
Усл-я изм-ия: Световая отдача II, [мА]
700
Номинальное значение коррелированной цветовой температуры CCT [К]
5000
Общий индекс цветопередачи CRI
80
Электрические параметры
Потребляемая мощность I, [Вт]
13.7
Усл-я изм-я: Потребляемая мощность I, [мА]
350
Потребляемая мощность II, [Вт]
28.4
Усл-я изм-я: Потребляемая мощность II, [мА]
700
Напряжение, [В]
36…41
Условия измерения: Напряжение, [мА]
350
Ток, номинальное значение I, [мА]
350
Ток, номинальное значение II, [мА]
700
Максимально допустимое значение тока, [мА]
1400
Схема соединения светодиодов, группы (параллельно)
7
Схема соединения светодиодов, группы (последовательно)
14
Подключение проводов питания
Способ подсоединения проводов
Разъем
Марка разъёма
SMD2x2
Технические характеристики
Материал платы
Алюминий
